정적데이터로거

채널 수
최대 30ch (스위칭박스 사용 시 최대 1000ch )
측정센서
Strain Gauge, 4Gage Sensor, DC voltage, Thermocouple, Pt RTD
스캐닝 속도
0.06s/ch, 0.08s/ch
사용 스위치박스
IHW-50G, ISW-50G, ISW-50C, ASW/SSW
중량
Approx. 8 kg
사이즈
320(W) x 130(H) x 440(D)
사용전원
AC100-240 V 50/60 Hz 152 VA MAX



MULTI-CHANNEL STATIC DATA LOGGER

고속 스캐닝과 대규모 채널 확장이 가능한
정적 데이터로거

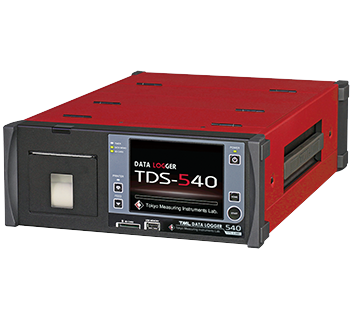

TDS-540은 Strain Gauge, 4Gage Sensor, DC Voltage, Thermocouple, Pt RTD 등 다양한 센서 입력을 지원하는 다채널 정적 데이터로거입니다. 기본 채널 운용부터 스위치박스 연동을 통한 대규모 계측까지 대응할 수 있어, 구조물 모니터링, 재료 시험, 장기 계측 환경에 적합합니다.

주요 특징

01. 최대 1000채널 확장

스위치박스 사용 시 최대 1000채널까지 확장할 수 있어 대형 구조물 또는 다점 계측 환경에 적합합니다.

02. 고속 스캐닝 지원

0.06s/ch, 0.08s/ch 수준의 스캐닝 속도로 여러 측정점을 빠르게 순차 계측할 수 있습니다.

03. 다양한 센서 입력

변형률, 4게이지 센서, 전압, 열전대, Pt RTD 등 구조·재료·온도 계측에 필요한 주요 입력을 지원합니다.

04. 장기 계측 운용

안정적인 전원 운용과 다채널 데이터 수집 기능을 기반으로 장시간 모니터링 작업에 활용할 수 있습니다.

적용 분야

대형 구조물 계측
장기 모니터링
변형률 측정
온도 데이터 수집
재료 시험
다점 센서 계측

운용 구성

TDS-540은 본체 단독 운용과 스위치박스 확장 운용이 모두 가능한 장비입니다. 측정 채널 수, 센서 종류, 설치 환경에 따라 IHW-50G, ISW-50G, ISW-50C, ASW/SSW 등의 스위치박스를 조합하여 구성할 수 있습니다.

기본 운용
본체 기준 최대 30채널 계측 구성
확장 운용
스위치박스 연동 시 최대 1000채널 구성

제품 자료 및 상세 사양 안내

채널 수, 측정 센서, 스캐닝 속도, 사용 스위치박스, 중량, 크기 및 전원 사양은 상단 제품 정보 영역을 참고해 주세요. 계측 구성, 스위치박스 조합 및 현장 적용 조건은 제품설명서 또는 담당자 문의를 통해 확인하실 수 있습니다.
