Q.brixx XL 시리즈(견고한 알루미늄 하우징 포터블 DAQ)

하나의 시스템에 최대 16개의 모듈을 유연하게 장착할 수 있습니다.
최대 24Mbps 의 RS485 필드 버스 인터페이스, 최대 112kbps의 LocalBus, Modbus-RTU, ASCII
모든 테스트 컨트롤러에 연결 가능
EN61000-4 및 EN55011에 따른 전자기 호환성
전원 공급 : 10 ~ 30 VDC

Q.brixx XL 전체 모듈 라인업

Gantner Q.brixx XL 데이터 수집 모듈 · 총 39 models

Q.brixx XL 시리즈

Q.brixx XL 시리즈

모듈형 데이터 수집 및 계측 시스템
전압, 전류, 온도, 브리지, 스트레인게이지, IEPE, 디지털 I/O 등 다양한 센서와 신호를 폭넓게 지원
고속 샘플링, 신호 컨디셔닝, 절연 입력, 카운터/PWM, 광섬유 센서 및 고전압 측정까지 구성 가능
시험 장비, 구조 계측, 자동화 계측, 설비 모니터링, 실험실 및 산업 현장에 적용 가능
 범용 아날로그 · 온도 입력 모듈 10 models
Q.brixx XL A101
Q.brixx XL A101
2개의 범용 아날로그 입력 모듈
• 전압 · 전류 · 저항 · RTD · 열전대
• 스트레인게이지 / 브리지 구성
• 24bit ADC, 채널당 100kHz
Q.brixx XL A102
Q.brixx XL A102
1 아날로그 입력 채널
• 하프 / 풀 브리지 Strain Gage
• IEPE 센서 · 전압 · 전류
• 100kHz 업데이트 속도

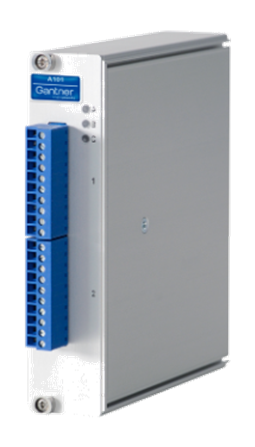

Q.brixx XL A103
Q.brixx XL A103
8채널 차동 전압 입력 모듈
• 차동 전압 입력
• 전류 절연 전압 100VDC
• 24bit ADC, 채널당 10Hz
Q.brixx XL A104
Q.brixx XL A104
8채널 온도 입력 모듈
• 열전대 B/E/J/K/L/N/R/S/T/U
• 전압 ±80mV
• 24bit ADC, 채널당 10Hz

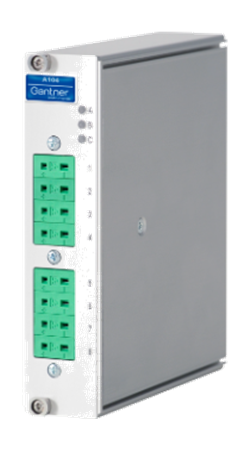

Q.brixx XL A104 TCK
Q.brixx XL A104 TCK
8채널 온도 입력 모듈
• 미니 TC 플러그 타입
• 열전대 K형 · 전압 ±80mV
• 냉접점 보상 직접 연결
Q.brixx XL A105
Q.brixx XL A105
4채널 RTD 온도 입력 모듈
• Pt100 · Pt1000
• 400Ω / 4000Ω 저항 측정
• 2선 · 3선 · 4선 연결

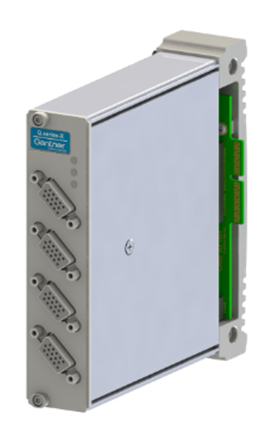

Q.brixx XL A105 CR
Q.brixx XL A105 CR
4채널 극저온 온도 입력 모듈
• RTD 센서 · 저항 측정
• 6500Ω / 20000Ω
• 낮은 여기 전류
Q.brixx XL A106
Q.brixx XL A106
2채널 캐리어 주파수 입력 모듈
• Strain Gage · LVDT · RVDT
• Carrier Frequency 브리지 입력
• 24bit ADC, 채널당 20kHz

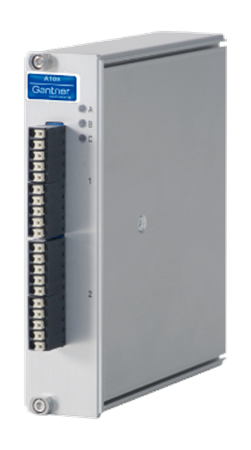

Q.brixx XL A107
Q.brixx XL A107
4채널 유니버설 아날로그 입력
• 전압 · 전류 · 저항 · RTD
• 열전대 · Strain Gage
• 24bit ADC, 채널당 20kHz

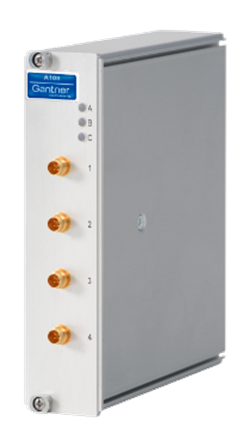

Q.brixx XL A107 4M1
Q.brixx XL A107 4M1
4채널 MEMS 기반 센서 입력
• 단축 가속도계 예시
• 범용 아날로그 입력 채널
• 채널별 센서 전원 공급
 전압 · 출력 · IEPE · 특수 센서 모듈 12 models
Q.brixx XL A108
Q.brixx XL A108
8채널 고속 차동 전압 입력
• 차동 전압 · 전류 측정
• 분로 저항 포함 가능
• 24bit ADC, 채널당 20kHz
Q.brixx XL A108-60V
Q.brixx XL A108-60V
8채널 절연 차동 전압 입력
• 차동 전압 ±60V
• 절연 전압 500VDC
• 24bit ADC, 채널당 20kHz

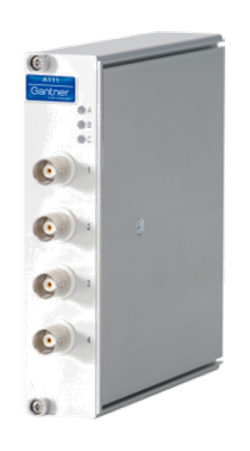

Q.brixx XL A108 BNC
Q.brixx XL A108 BNC
8채널 차동 전압 입력 모듈
• BNC 커넥터 타입
• 차동 전압 · 전류 측정
• 24bit ADC, 채널당 20kHz
Q.brixx XL A108 MEMS-2M3
Q.brixx XL A108 MEMS-2M3
3축 MEMS 센서용 I/O 모듈
• 2개의 3축 MEMS 센서용
• DSUB9 입력 소켓
• 6+2 아날로그 입력 채널

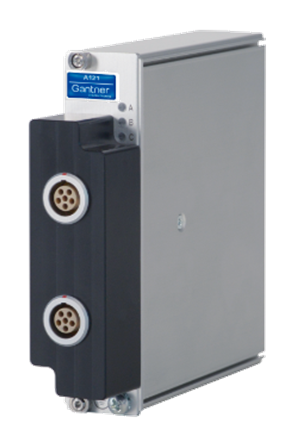

Q.brixx XL A108 MEMS-4M1
Q.brixx XL A108 MEMS-4M1
단축 MEMS 센서용 I/O 모듈
• 4개의 단축 MEMS 센서용
• MicroCom CMR 센서 공급
• 4+4 아날로그 입력 채널
Q.brixx XL A109
Q.brixx XL A109
4채널 아날로그 출력 모듈
• 전압 ±10VDC 또는 전류 0~20mA
• DAC 해상도 16bit
• 디지털 I/O · 카운터 · PWM
Q.brixx XL A111
Q.brixx XL A111
4채널 진동 가속도계 입력
• IEPE 센서 · 전압 입력
• ±100mV · ±1VDC · ±10VDC
• 24bit ADC, 채널당 100kHz
Q.brixx XL A111 BNC
Q.brixx XL A111 BNC
4채널 IEPE 입력 모듈
• BNC 커넥터 타입
• IEPE 센서 · 전압 입력
• 24bit ADC, 채널당 100kHz

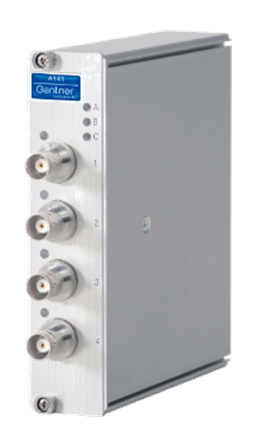

Q.brixx XL A123
Q.brixx XL A123
4채널 고절연 전압 입력 모듈
• 고전위 전압 측정 100mV · 1V · 10V
• 가상 채널 · 필터 · RMS · 알람
• 24bit ADC, 채널당 100kHz
Q.brixx XL A141
Q.brixx XL A141
4채널 전하 증폭기
• 압전 센서 측정 범위 1000 ~ 1000000 pC
• Kistler로 설계
• 24bit ADC, 채널당 100kHz
Q.brixx XL boost A101
Q.brixx XL boost A101
고속 절연 입력 모듈
• 1.7MHz 대역폭 · 채널당 4MHz 샘플링 속도
• 최대 ±1000VDC 입력 범위의 2채널
• ICP/IEPE · 충전 입력 · 브리지 옵션

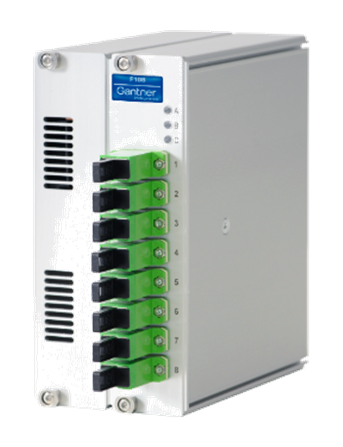

Q.brixx XL F108
Q.brixx XL F108
8채널 범용 광섬유 센서 입력 모듈
• 변형 · 압력 · 가속 · 온도 계측
• 최대 50kS/s 측정 대역폭 · 전송거리 25km
• 전기 노이즈 내성 및 완벽한 절연
 스트레인 · 브리지 · CF 입력 모듈 7 models
Q.brixx XL A106
Q.brixx XL A106
2채널 캐리어 주파수 입력 모듈
• Strain Gage · LVDT · RVDT
• Carrier Frequency 브리지 입력
• 24bit ADC, 채널당 20kHz

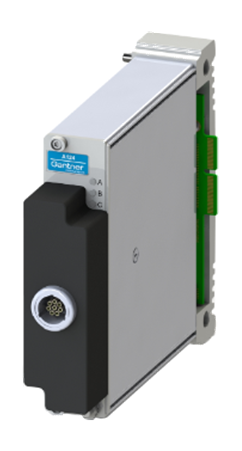

Q.brixx XL A116
Q.brixx XL A116
8채널 스트레인게이지 입력
• Full / Half / Quarter Bridge
• 센서 보상 및 션트 교정
• 24bit ADC, 채널당 20kHz
Q.brixx XL A142
Q.brixx XL A142
2채널 갈바닉 절연 범용 입력 모듈
• 스트레인 게이지 · 브리지 · LVDT · RVDT
• SSI 인터페이스 · 1 아날로그 출력
• 4 디지털 입력 및 출력

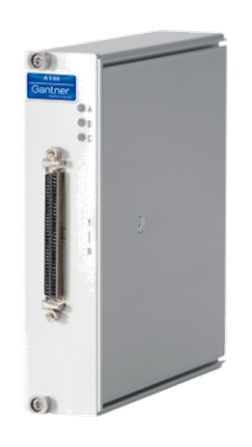

Q.brixx XL A146 350
Q.brixx XL A146 350
16채널 스트레인 게이지 입력 모듈
• 쿼터 브리지 구성
• 내장 션트 저항기 · 리드선 저항 보상
• 24bit ADC, 채널당 10kHz
Q.brixx XL A156
Q.brixx XL A156
4채널 절연 CF 스트레인 게이지 입력 모듈
• 4.8kHz 반송 주파수
• 스트레인 게이지 · 브리지 · LVDT · RVDT
• 24bit ADU, 채널당 20kHz

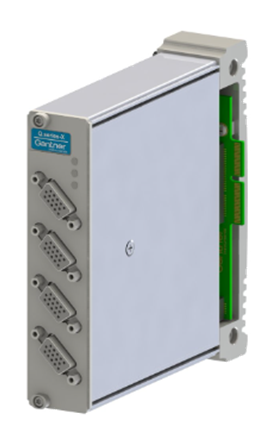

Q.brixx XL A156 DB9
Q.brixx XL A156 DB9
4채널 절연 CF 스트레인 게이지 입력 모듈
• D-SUB 커넥터 타입
• 4.8kHz 반송 주파수
• 24bit ADU, 채널당 20kHz
Q.brixx XL A156 DB15HD
Q.brixx XL A156 DB15HD
4채널 절연 CF 스트레인 게이지 입력 모듈
• D-SUB 커넥터 타입
• 4.8kHz 반송 주파수
• 24bit ADU, 채널당 20kHz

 고절연 · 고전압 · 절연 온도 모듈 6 models
Q.brixx XL A121 LEMO
Q.brixx XL A121 LEMO
2채널 고절연 유니버설 입력
• 전압 · 전류 · Pt100 · 브리지
• IEPE · 절연 전압 1200VDC
• LEMO 커넥터 타입

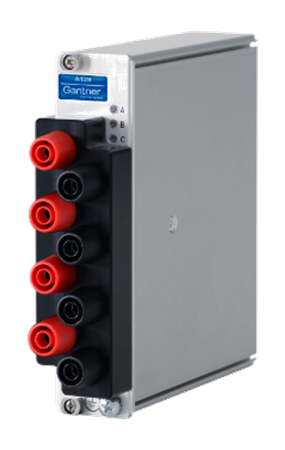

Q.brixx XL A122 SEB
Q.brixx XL A122 SEB
2채널 고절연 고전압 모듈
• 전압 입력 ±40V · ±120V · ±400V · ±1200V
• 전류 입력 ±80mV · ±240mV · ±800mV · ±2400mV
• 19bit SAR ADC, 채널당 100kHz
Q.brixx XL A124
Q.brixx XL A124
4채널 고절연 온도 입력 모듈
• 비절연 열전대용 · 냉접점 보상
• 열전대 B · E · J · K · L · N · R · S · T · U
• 24bit ADC, 채널당 20kHz
Q.brixx XL A124 TCK SAB
Q.brixx XL A124 TCK SAB
4채널 고절연 온도 입력
• 유형 K · 보간 지점 최적화
• 비절연 열전대용 · 냉접점 보상
• 24bit ADC, 채널당 20kHz
Q.brixx XL A127 SEB
Q.brixx XL A127 SEB
4채널 고절연 고전압 입력 모듈
• 전압 입력 2개 ±40V · ±120V · ±400V · ±1200V
• 전류 입력 2개 ±80mV · ±240mV · ±800mV · ±2400mV
• 24bit ADC, 채널당 100kHz

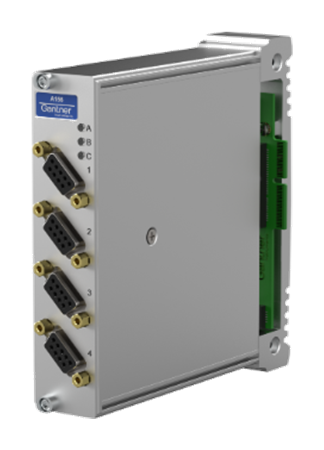

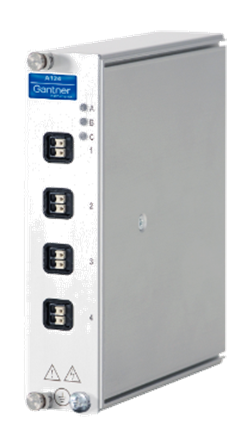

Q.brixx XL A128 SEB
Q.brixx XL A128 SEB
4채널 고절연 고전압 입력 모듈
• 전압 ±40V · ±120V · ±400V · ±1200V
• 가상 채널 · 필터 · RMS · 알람
• 24bit ADC, 채널당 100kHz
 디지털 I/O 모듈 4 models
Q.brixx XL D101
Q.brixx XL D101
8 디지털 입력 및 8 디지털 출력 모듈
• 카운터 · 주파수 · PWM 구성 가능
• 최대 1MHz 주파수 측정
• forward / backward counter
Q.brixx XL D104
Q.brixx XL D104
16 디지털 입력 전용 모듈
• 채널당 10μs 응답 시간
• TTL 또는 24VDC
• 3방향 갈바닉 절연
Q.brixx XL D105
Q.brixx XL D105
16 디지털 출력 전용 모듈
• 채널당 최대 10μs 응답 시간
• 30VDC / 500mA
• 3방향 갈바닉 절연
Q.brixx XL D107
Q.brixx XL D107
2~6개 구성 가능한 디지털 입력 모듈
• 카운터 · 주파수 · PWM · 상태 입력
• 256단계 임계값 조절
• 최대 1MHz
※ 본 페이지는 Q.brixx XL 모듈 라인업을 카드형으로 재구성한 요약 버전입니다. 실제 세부 입력 범위, 채널 수, 절연 사양, 샘플링 속도는 최종 모델 및 옵션 구성에 따라 달라질 수 있습니다.
